一個典型的拉曼光譜儀包括三個主要部分：激發源，采樣系統和檢測系統。經過多年的發展，這三個部分有著多種多樣的實現形式。例如當前典型的激發源采用激光器，探測器采用光譜儀，而采樣系統多采樣顯微光路或光纖探頭實現。

拉曼光譜主要測量分子的頻移，因此一個單色性非常好的激發光源尤為重要。激光器是當前一個比較理想的激發光源。但并非所有的激光器都適合用來進行拉曼激發。作為拉曼的激發光源，需要其頻率非常穩定，沒有模態跳躍的產生，同時其線寬也需要盡量的窄，以確保產生拉曼光譜峰的質量。

此外，還需要考慮不同的應用所采用的激發波長。采用波長越短的激光器，其激發效率越高，然而對很多有機物來說，波長并不是獨一需要考慮的因素。大多數的有機化合物會由于高能量電子的躍遷產生一部分的熒光干擾。盡管熒光是一種比較弱的信號，但是相較于拉曼散射的效率（約1/10^7)，其在很大程度上還是會對拉曼的信號造成掩蓋。如圖R-5，即是一個典型的熒光信號對拉曼信號產生干擾掩蓋的光譜。因此，短波長的可見激光波長（例如473nm，532nm等）更多應用在無機材料的表征，例如碳材料等。

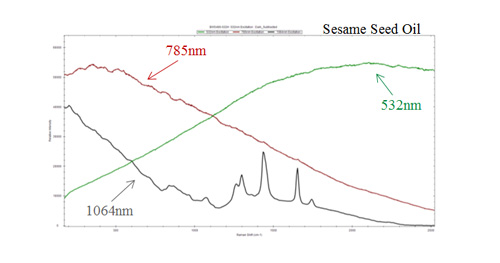

圖 R-5 不同激發波長下比較熒光干擾顯示的拉曼光譜

正如之前所討論的，拉曼散射是一種非常弱的信號，因此常常需要較長的積分時間來收集所需要的光譜信號。這就使得光譜探測器的TE制冷顯得尤為重要。對于特別低濃度的弱拉曼信號探測，還需要考慮采用背照式CCD來提升光譜儀的靈敏度。背照式CCD通過將CCD翻轉，使CCD的背部薄到10-15 µm，而入射光子從背面進入CCD，這樣多晶硅就不會出現在光入射路徑上。這樣，就可以獲得超過90%的量子效率（相對應的前照式CCD在此波段的量子效率只有約35%）。

拉曼光譜具有非常好的指紋光譜特征，可能存在一些相當接近的拉曼光譜特征峰。有一些特定的應用，將可能要求光譜儀具有較高的分辨率，以區分相隔很近的兩個拉曼光譜峰。為常見的拉曼配置采用532nm/785nm/1064nm激光器，必達泰克可以提供低波數至65cm^-1，高波數高至3300cm^-1（785nm）或4200cm^-1（532nm），同時其光譜分辨率可以達到高3-4.5cm^-1左右。

在測量樣品時，沒有更有效的方法將激光照射到樣品上，收集拉曼散射，并將其導向光譜儀，而不是光纖探針。拉曼探頭需要能夠直接和聚焦單色激光源(通常是激光)在樣本上，收集散射光，然后引導它到光譜儀。圖r–6展現是拉曼探頭的典型設計。

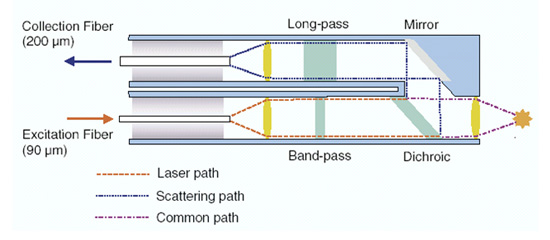

圖 R-6 拉曼探頭的典型設

由于純信號對拉曼光譜非常重要，在其到達樣本前，將窄帶濾波器置于激發源的光程中。同樣重要的是要注意，由于拉曼效應是很微弱的，所以信號需要以0^o角的標準收集到樣本。這引起了瑞利散射的干擾，因此，在將信號定向到光譜儀之前，一定需要通過使用長通濾波器來過濾收集到的信號。

光纖所提供的靈活性不僅允許將探頭帶到一個固體樣品，而且還允許它在實驗室和加工環境中浸泡在液體或泥漿中(用于實時的動力學測量)。它還可以連接到顯微鏡、試管支架以及大量的取樣附件。
